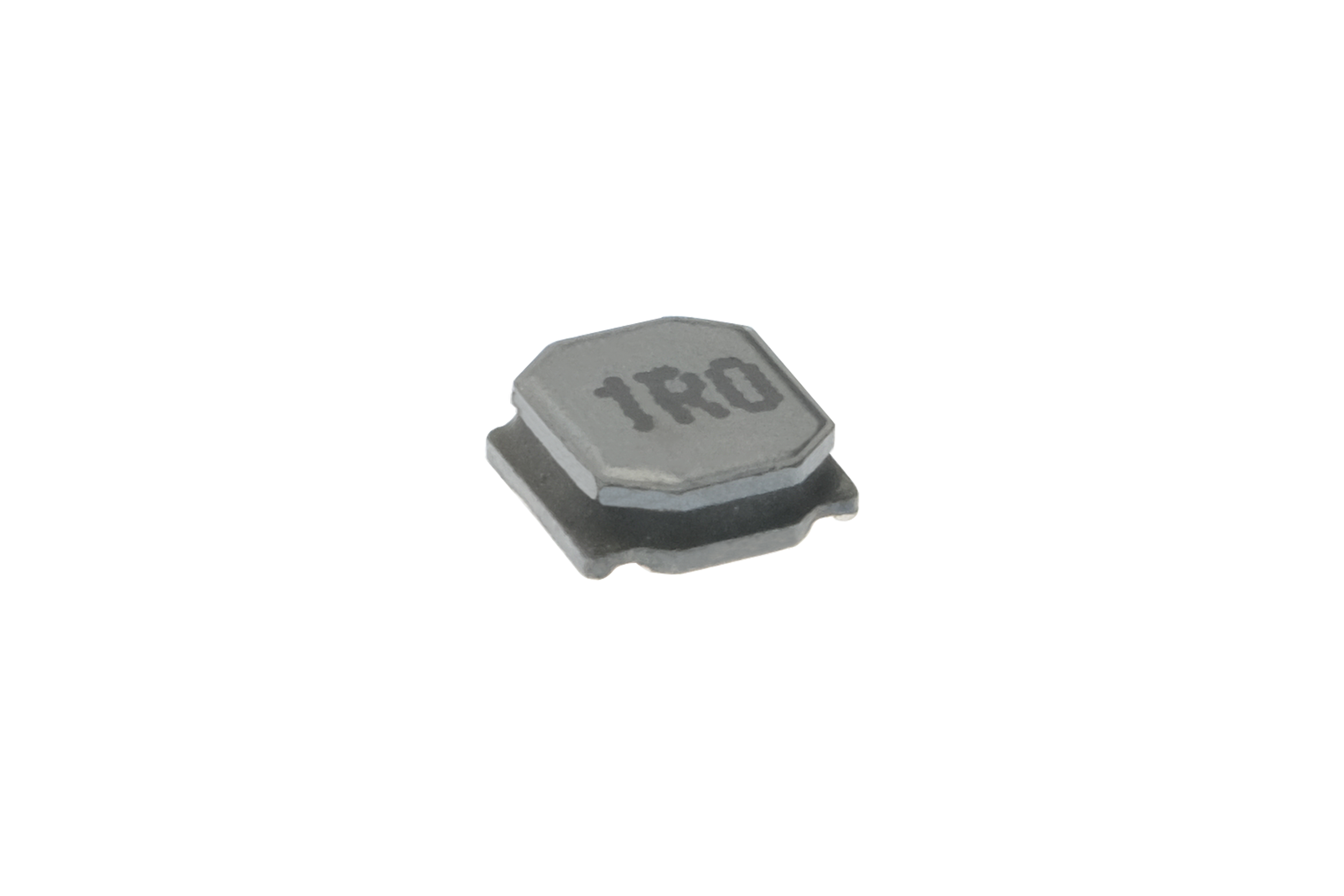

CKCS3012
儲能
表面貼裝,小型、超薄電感器
大功率,高飽和,低電阻之特性
合金材質磁芯.
磁性膠水涂敷結構極大減少了噪聲, 閉合磁路結構設計,漏磁少,抗EMI能力強.
產品信息
測試參數
Z參數曲線
插入損耗
回波損耗
L頻率
TL RMS
產品用途
PAD,筆記本電腦,服務器,音箱,網通,安防,手機,智能家居,儲能設備等
產品參數
樣品申請
系列
型號
PDF
電感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
電感/
阻抗公差
測試條件
DCR
(mΩ)
飽和電流
TYP(A)
溫升電流
TYP(A)
用途
狀態
工作溫度
(℃)
長
(mm)
寬
(mm)
高
(mm)
封裝
屏蔽
材質
產品3D圖
磁膠電感
CKCS3012-1uH/N
1
---
---
±30%
100KHz/1V
40
1.87
2.2
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-1.5uH/N
1.5
---
---
±30%
100KHz/1V
45
1.62
2.01
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-2.2uH/N
2.2
---
---
±30%
100KHz/1V
75
1.2
1.55
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-6.8uH/M
6.8
---
---
±20%
100KHz/1V
190
0.75
0.98
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-10uH/M
10
---
---
±20%
100KHz/1V
320
0.6
0.83
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-15uH/M
15
---
---
±20%
100KHz/1V
360
0.45
0.71
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-22uH/M
22
---
---
±20%
100KHz/1V
645
0.42
0.53
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-33uH/M
33
---
---
±20%
100KHz/1V
875
0.36
0.46
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
磁膠電感
CKCS3012-47uH/M
47
---
---
±20%
100KHz/1V
1450
0.27
0.35
消費品
量產
-40~125
3
1.3
3
SMD
Y
鐵鎳合金
注釋
所有數據基于環境溫度25℃條件下測試。
電感測試條件為100kHz, 1.0V。
飽和電流：電感值下降其初始值的30%時所加載的實際直流電流值。
溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=393℃)。
特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。
請務必在最終應用時，驗證產品發熱狀況。
保存
產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。
如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。
產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。
請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。
請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。
手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
